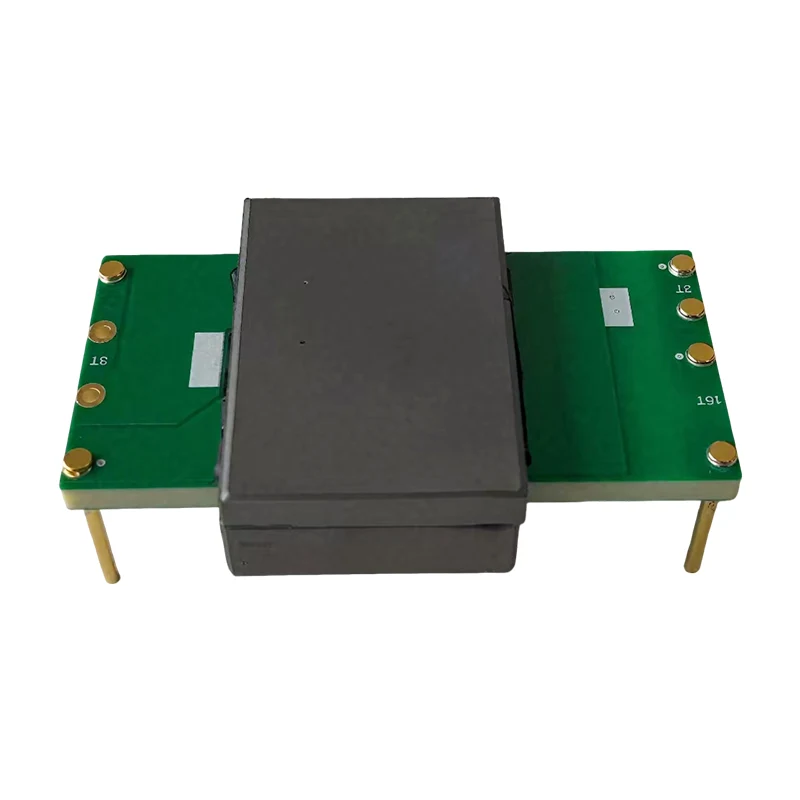

EKcraft 平面変圧器は、専門的な生産、製造、供給サービスを世界市場に提供します。この変圧器は、多層プリント基板（PCB）または平坦な銅板を巻線として使用する新しいタイプの変圧器です。小型、軽量、高効率、低温度上昇を実現しており、大量注文にも対応し工場直販価格でご提供いたします。見積もりについては今すぐお問い合わせください。
この平面トランスは、巻線が PCB (プリント基板) にエッチングまたはプレスされており、平坦なフェライト コアと組み合わせることで、磁路長を大幅に短縮し、銅損と鉄損を低減します。この平面トランスは、従来のトランスに比べて体積が1/3～1/5、重量が50％以上軽量化されたフラットなデザインを採用しており、機器の狭い内部スペースに適しています。平面トランスの巻線は幅広で薄い銅箔であり、これにより表面積が効果的に増加し、表皮効果の影響が大幅に低減されるため、高周波（数百kHzからMHzレベル）のスイッチング電源に非常に適しています。この平面トランスは、現代のパワーエレクトロニクス技術による高周波、高効率、高電力密度の追求に応えることができます。
|
パフォーマンス上の利点 |
高い電力密度 |
|
材料上の利点 |
高い信頼性と高い一貫性 |
|
構造上の利点 |
フラットなデザインで統合が簡単 |
|
機能的 利点 |
高効率で優れた高周波特性 |
ネットワークスイッチ、ルータ、ノートパソコンの電源アダプタ、LCD TV、太陽光発電インバータ、産業用モータードライブなどに適用されます。
|
パワーレンジ |
10W～5000W |
|
入力電圧と出力電圧 |
入力5V～400V、出力1.8V～220V |
|
動作周波数 |
20KHz～2MHz |
|
効率 |
90%-98%(全負荷) |
|
温度上昇 |
全負荷時≦40℃（周囲温度25℃） |
|
絶縁グレード |
B級（130℃）、H級（180℃） |
|
絶縁電圧 |
1kV～10kV（rms） |
上記以外のタイプもお客様のご要望に応じて製作可能です。
